1. Seleção do local de instalação e materiais

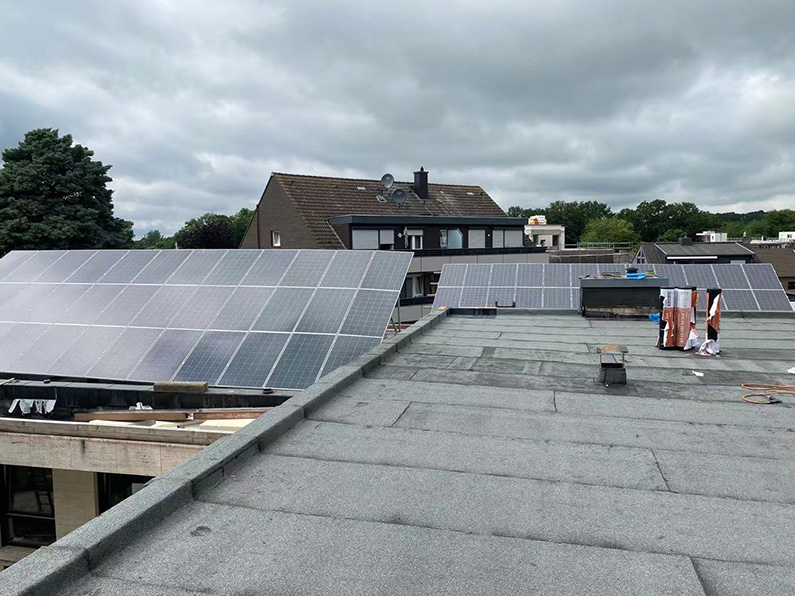

Consulte os documentos do cliente, a área de instalação é um telhado plano de cimento, cuja capacidade de carga normalmente é de 30 kg/m2.

Em seguida, você precisa examinar o efeito das sombras, como árvores, muros altos e outros obstáculos. Certifique-se também de que a instalação esteja voltada para o sul.

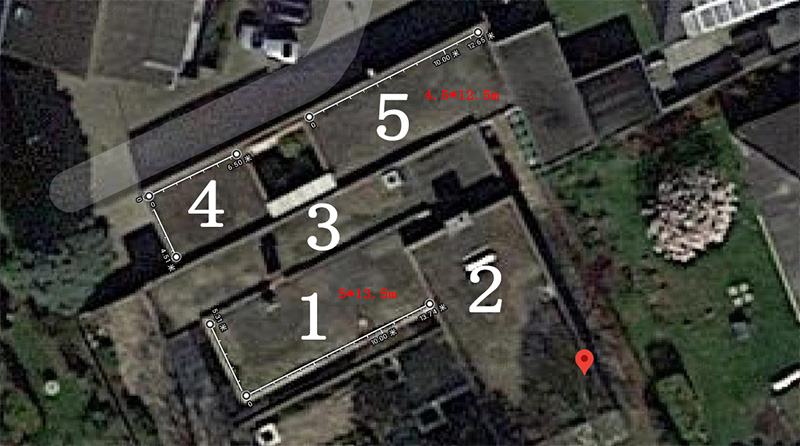

Com base nas fotos e no mapa de satélite fornecidos pelo cliente, confirmamos que há 5 locais de instalação que podem ser usados no telhado.

2. Selecionando o módulo fotovoltaico correto

O cliente exigia uma capacidade de geração de energia de cerca de 60 kWh.

De acordo com dados da NASA, podemos concluir que o tempo efetivo de geração de energia no local é de 3 horas, exigindo aproximadamente 20 kW de painéis.

Em seguida, calculando a área de instalação e o tamanho dos painéis solares, escolhemos o monocristalino de 320W de maior eficiência, totalizando 72 peças,

que também é o módulo principal.

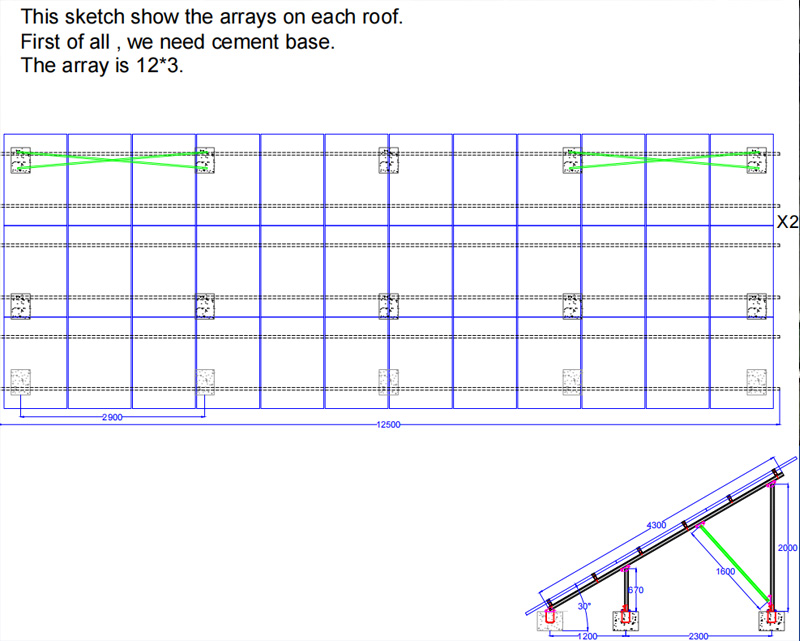

Portanto, o local ideal de instalação é de 36 painéis para cada área 1 e 5, com os painéis em cada área dispostos em uma matriz 3*12.

3. Projete o suporte

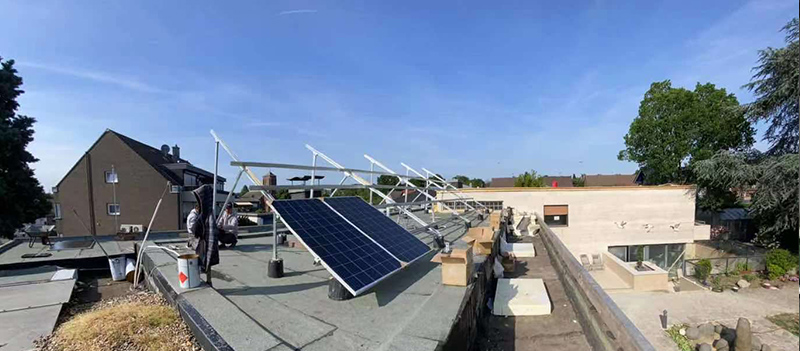

Dependendo dos requisitos de instalação, podemos escolher vigas em U galvanizadas com maior resistência.

4. Projeto série-paralelo de PV

Para reduzir o fator de risco, conectamos os sistemas instalados nos telhados 1 e 5 separadamente, que por sua vez podem ser controlados separadamente.

Como a potência solar total de cada telhado é de 11,5 kW, equipamos cada sistema com um inversor de armazenamento de energia de 10 kW, que pode atingir um máximo

potência de entrada de 13kW.

A faixa ideal de tensão de entrada é de 500 V a 600 V, enquanto a tensão de cada painel solar é de 30 V. Para atingir o padrão ideal, precisamos conectar 18

dos 36 painéis em série e depois em paralelo. Isso nos dá uma tensão de entrada CC de 540 V.

Através do inversor, a tensão de 540 V fornecerá uma tensão CA trifásica de 380 V.

5. Cabos

Todos os sistemas fotovoltaicos devem ser preferencialmente equipados com cabos de cobre especiais.

Adicione conectores à prova d'água nas junções dos cabos.

O diâmetro do cabo também precisa ser projetado de acordo com a corrente que passa, por exemplo, em um sistema de 10 kW, o projeto de saída

pode usar 6 cabos quadrados.

Além disso, o módulo fotovoltaico e a parte do inversor precisam conectar o fio terra.

6.Bateria

Ao contrário dos sistemas fotovoltaicos puramente conectados à rede, os sistemas de armazenamento de energia não só podem acessar a eletricidade da rede, mas também conectar baterias para armazenar energia.

se houver excedente de geração de energia.

Esse projeto geralmente é usado em uma política tarifária de "pico e vale".

Quando a tarifa está no pico, a eletricidade armazenada é usada, e quando está no mínimo, a eletricidade da rede é usada.
